Плата реле Gate-Relay в Белгороде

Описание Плата реле Gate-Relay

Назначение:
Cпециализированная плата дополнительных релейных выходов типового контроллера Gate. Теперь, с использованием платы, контроллер Gate-8000 может иметь в сумме 6 релейных выходов: два основных и 4 дополнительных, что позволяет инсталлятору реализовать различные сценарии управления группой исполнительных устройств. Дополнительные релейные выходы реализованы на базе существующих штатных выходов типа «открытый сток» . Управление выходами, как и ранее, осуществляется с помощью программирования реакций контроллера в опции FreeLogic.

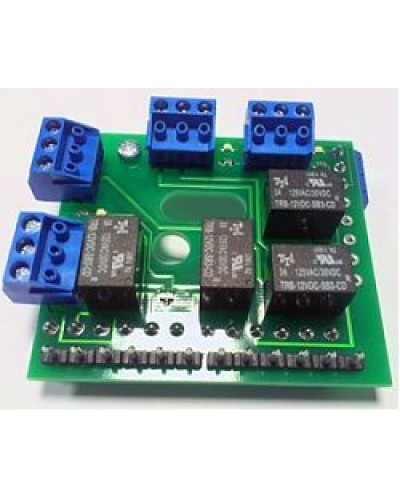

Схема реализована на типовой двухслойной печатной плате размером 70х60мм. На плате размешено 4 реле (3А 125VAC/30VDC), 4 типовых 3х-контактных съемных разъема, 4 светодиода индикации состояния реле. Габариты и конструкция выполнены с учетом удобного размещения, подключения и фиксации непосредственно на плате типового контроллера Gate-4000 с учетом размеров штатного корпуса. Кроме того, в плате имеются специальные вырезы, для визуального и физического доступа к органам управления и индикации платы контроллера Gate. Конструкция платы релейных выходов обеспечивает простую и быструю установку. Для подключения достаточно снять с контроллера разъемы К4, К5 и К6 (причем без отключения проводов), на их место установить плату релейных выходов, вернуть разъемы К5 и К6 на соответствующие контакторы сверху платы.
